Skříňové roštové magnetické separátory MSS-MC
Magnetický skříňový separátor umožňuje snadné a rychlé oddělení magnetických kovových nečistot od čištěného produktu a chrání před poškozením stroje a zařízení, které následně vyčištěný materiál zpracovávají.
Přínosy použití separátoru
- Materiál bez feromagnetických příměsí
- Permanentní ochrana technologického zařízení
- Plynulý výrobní provoz
V jakých průmyslových odvětvích se uplatní roštové magnetický separátor?
Magnetické skříňové rošty nacházejí uplatnění zejména v oblasti recyklace a zpracování odpadů, potravinářství, farmaceutice, dřevařství, plastikářství, těžbě a zpracování nerostů, výrobě průmyslové keramiky a skla apod.
Recyklace a zpracování odpadu
Výroba a zpracování tabáku
Keramický a sklářský průmysl
Cementárny a vápenky
Chemický průmysl, nátěrové hmoty
Automobilový průmysl
Potravinářský průmysl
Plastikářský a gumárernský průmysl
Dřevozpracující průmysl
Důlní průmysl, kamenolomy
Konstrukce skříňového roštového separátoru

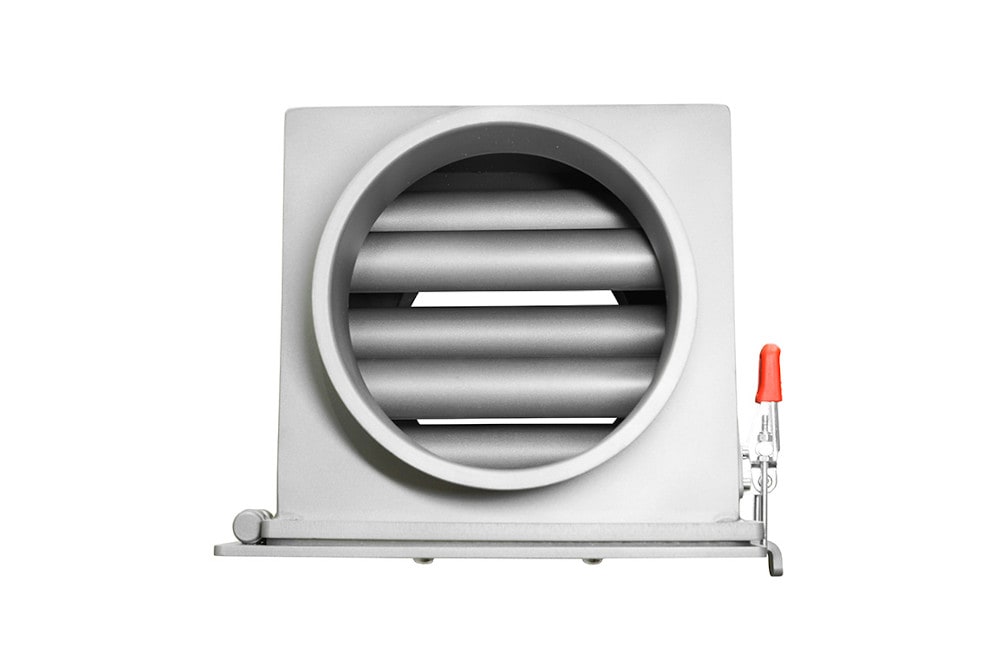

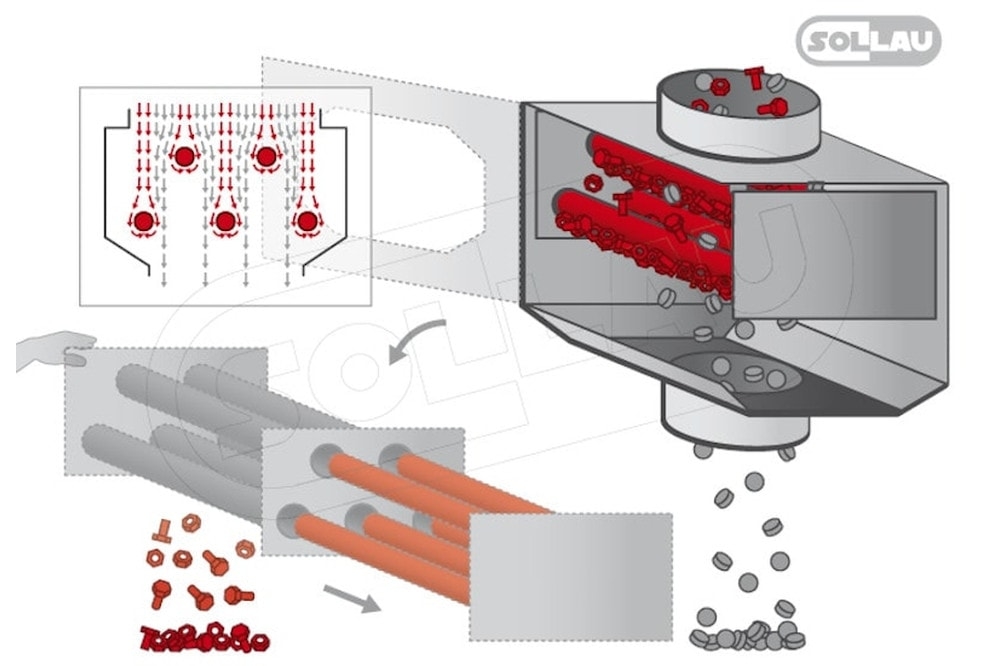

Základ magnetického skříňového separátoru tvoří jeden nebo dva výsuvné magnetické rošty z nerezové oceli, kterými propadá čištěný práškový materiál. Velmi silné magnetické pole, generované neodymovými magnety uvnitř trubic roštů, zachycuje feromagnetické částice na povrchu roštů. Pokud jsou v separátoru dva rošty, nacházejí se jeden nad druhým, přičemž horní rošt obsahuje o jednu trubici méně než dolní. Takto vytvořené magnetické síto je ve velmi intenzivním kontaktu s proudícím materiálem, dokáže zachytit i ty nejmenší kovové nečistoty a zajistit velmi vysokou úroveň separace.

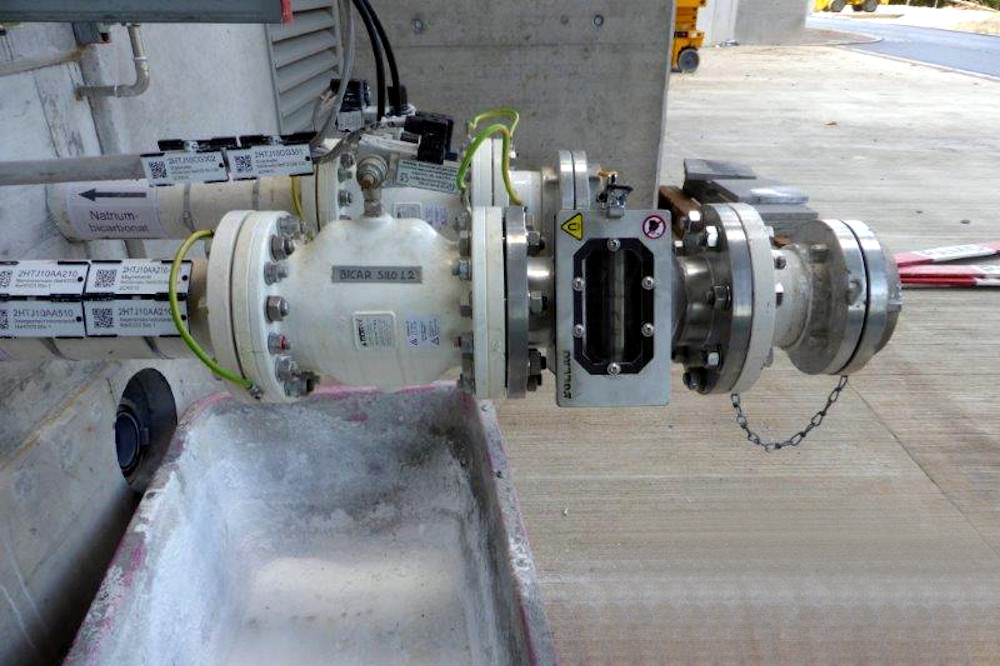

Na jaké potrubí se separátor připojí?
Za účelem rychlé a snadné aplikace je skříň separátoru zakončena přírubami (standardními, typu Jacob či přírubami dle vašich požadavků). Běžně vyrábíme průměry 100, 150, 200, 250 a 300 mm, ale rozměrově i tvarově se dokážeme přizpůsobit vašim potřebám.
Magnetický separátor skříňový nabízíme ve třech různých povrchových úpravách:
- pískování (Ra 1,6 µm)
- vnitřní leštění (Ra 0,14 µm)
- celoleštěná verze (Ra 0,14 µm)

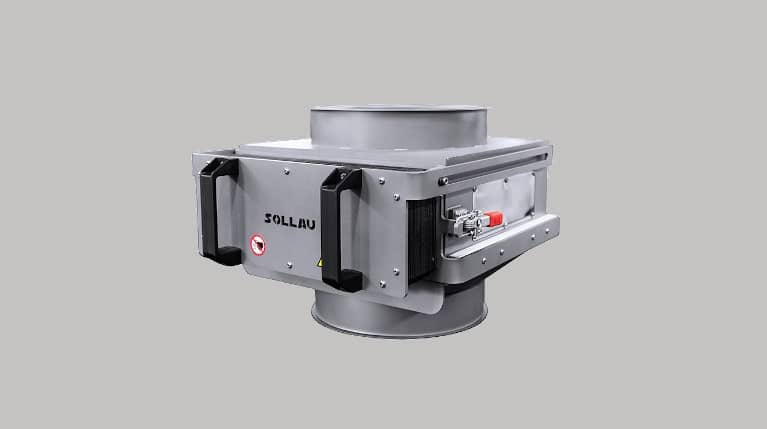

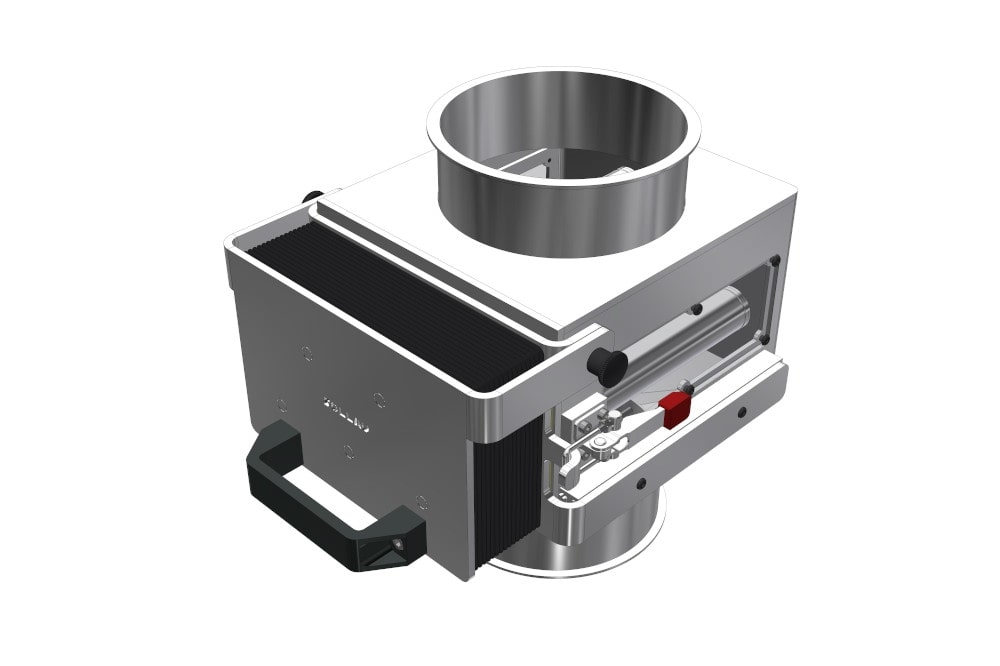

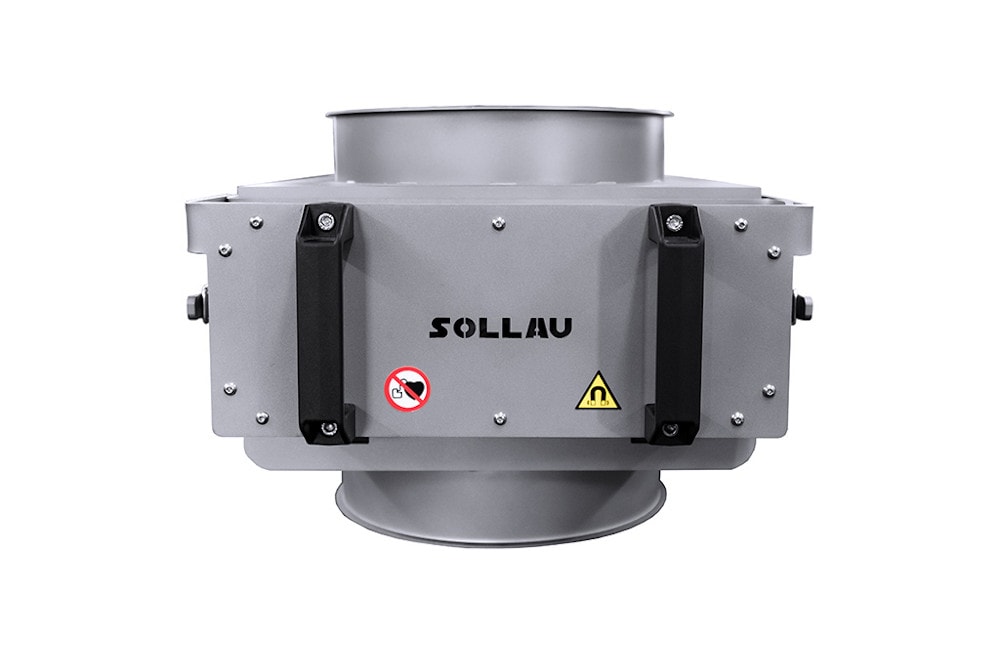

MSS-MC LUX
- Dvoustupňová separace
- Ochranná manžeta magnetického jádra
- Boční průhledítka
- Snadné, rychlé a bezpečné čištění
- Velká variabilita připojení
- 18 700 Gauss na jádře a 12 200 Gauss na plášti

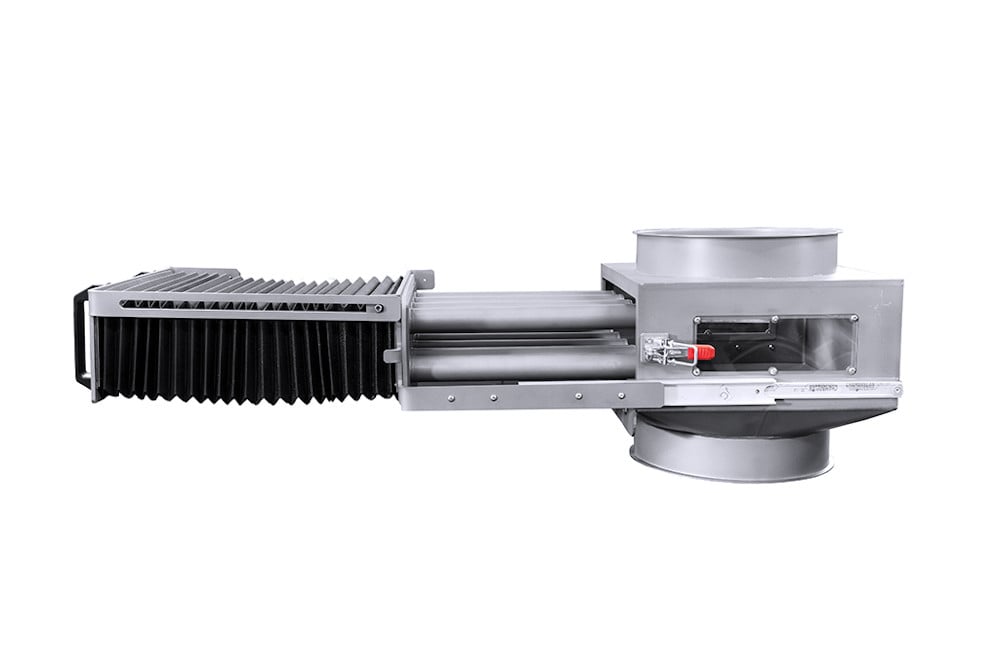

Unikátnost technického řešení tohoto modelu spočívá v systému pojezdů magnetických roštů a také v nadstandardní ochraně magnetických jader. Díky umístnění na pojezdech je celý magnetický rošt integrální součástí magnetického separátoru, a manipulace jak s roštem samotným, tak i s magnetickými tyčemi je tudíž velice komfortní.

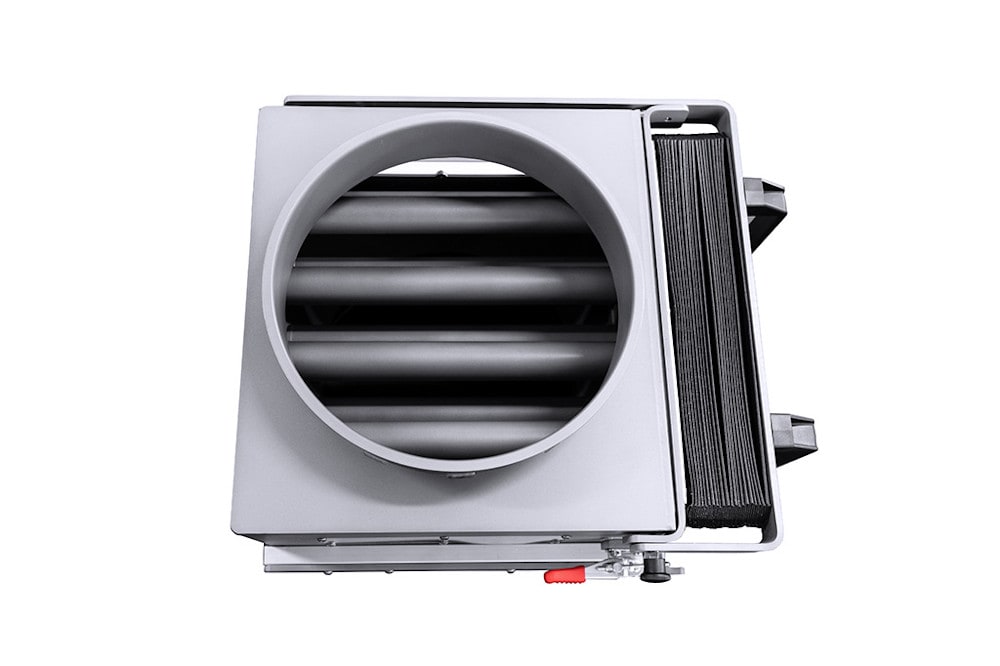

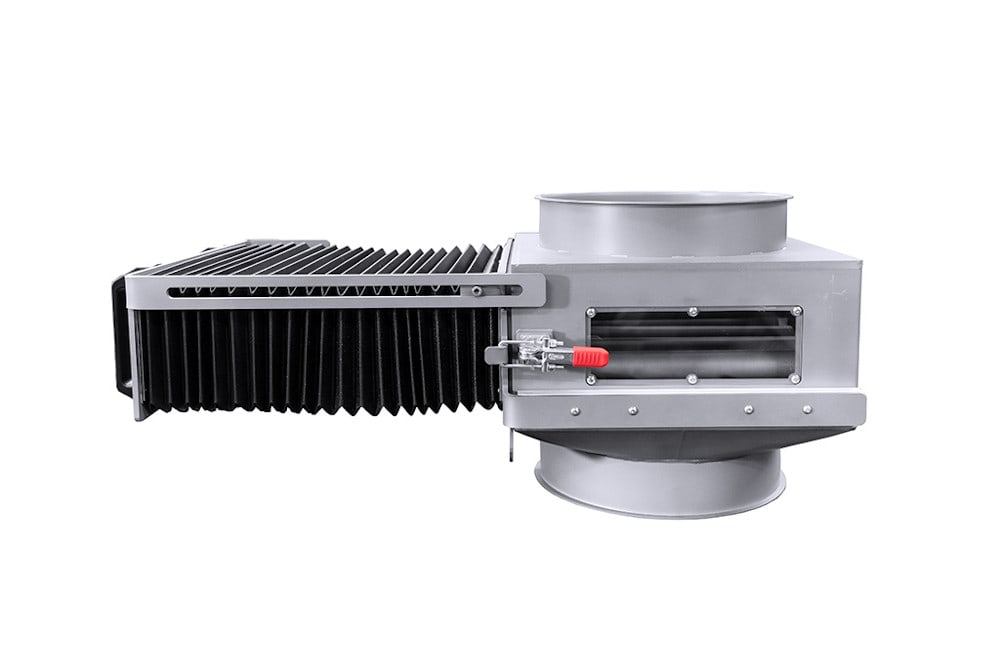

V průběhu čištění magnetického separátoru jsou pak jádra magnetů chráněna speciálním ochranným měchem, který plní souběžně tři funkce:
- Zabraňuje nežádoucímu přeskočení feromagnetických kontaminatů z povrchu nerezového roštu na magnetická jádra
- Chrání magnetická jádra např. před zaprášením (čištěným materiálem apod.)
- Eliminuje riziko kontaminace čištěného materiálu např. kouskem odštíplého magnetického jádra

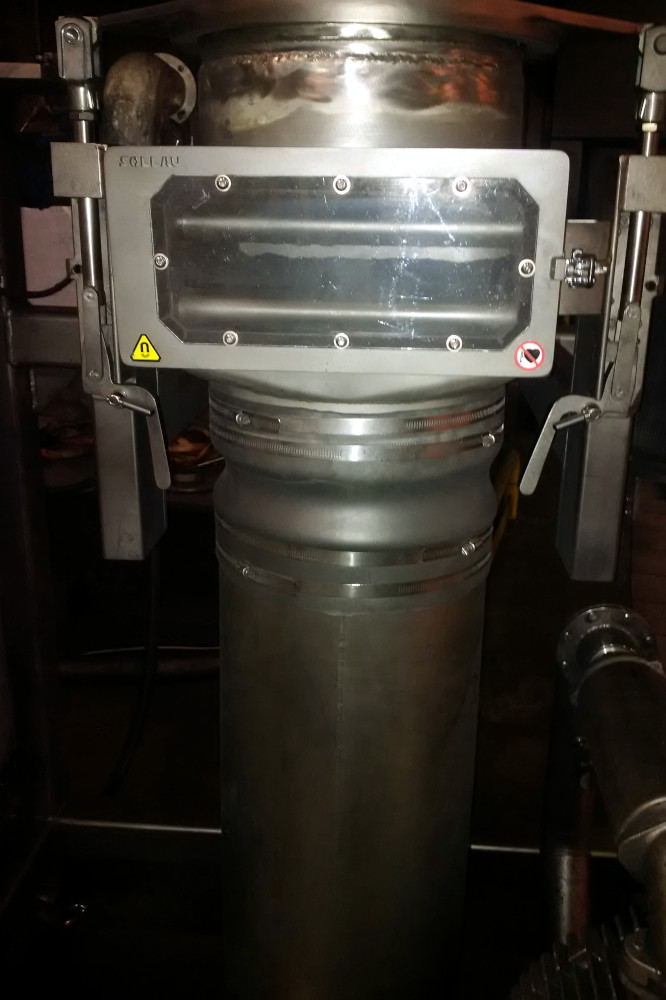

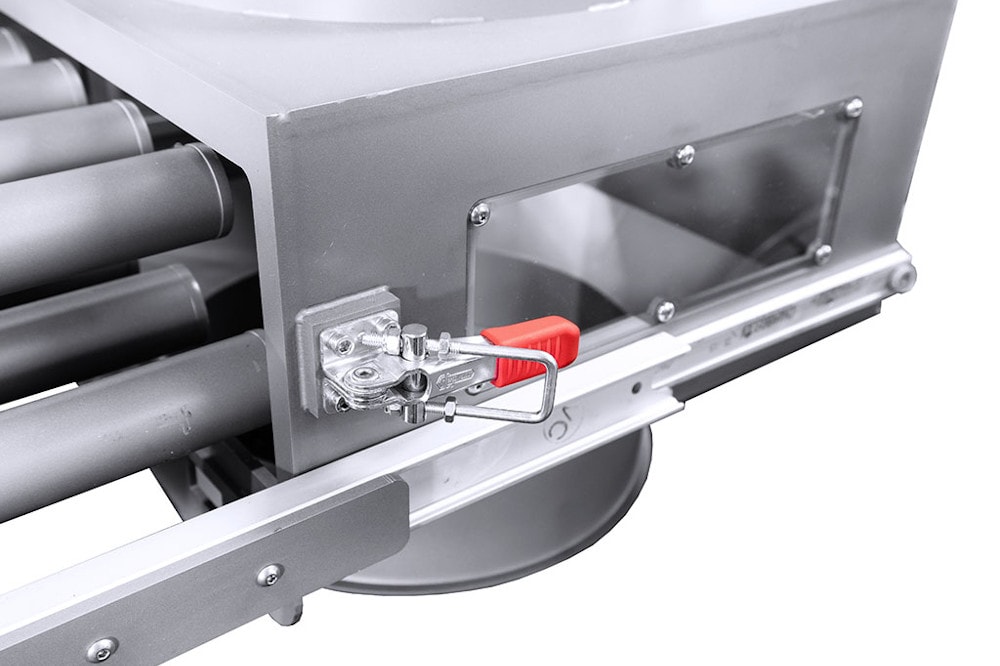

Po bocích je separátor též opatřen průhledovými okénky, takže lze vizuálně sledovat jak tok materiálu, tak i množství kontaminantů na povrchu roštu. Na zvláštní požadavek je možno separátor též vybavit klapkou pro manuální přerušení toku materiálu do separátoru, bezpečnostním zámkem apod.
| Výrobek | Max. kapacita (m3/h) Maximální kapacita závisí na typu a vlastnostech čištěného materiálu | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| MSS-MC LUX 100/3 N | 4 | 99 | zobrazit PDF |
| MSS-MC LUX 120/3 N | 4 | 119 | zobrazit PDF |
| MSS-MC LUX 100/5 N | 4 | 99 | zobrazit PDF |
| MSS-MC LUX 150/5 N | 7 | 149 | zobrazit PDF |
| MSS-MC LUX 200/5 N | 8 | 199 | zobrazit PDF |
| MSS-MC LUX 200/7 N | 8 | 199 | zobrazit PDF |
| MSS-MC LUX 250/9 N | 11 | 249 | zobrazit PDF |
| MSS-MC LUX 300/9 N | 15 | 299 | zobrazit PDF |

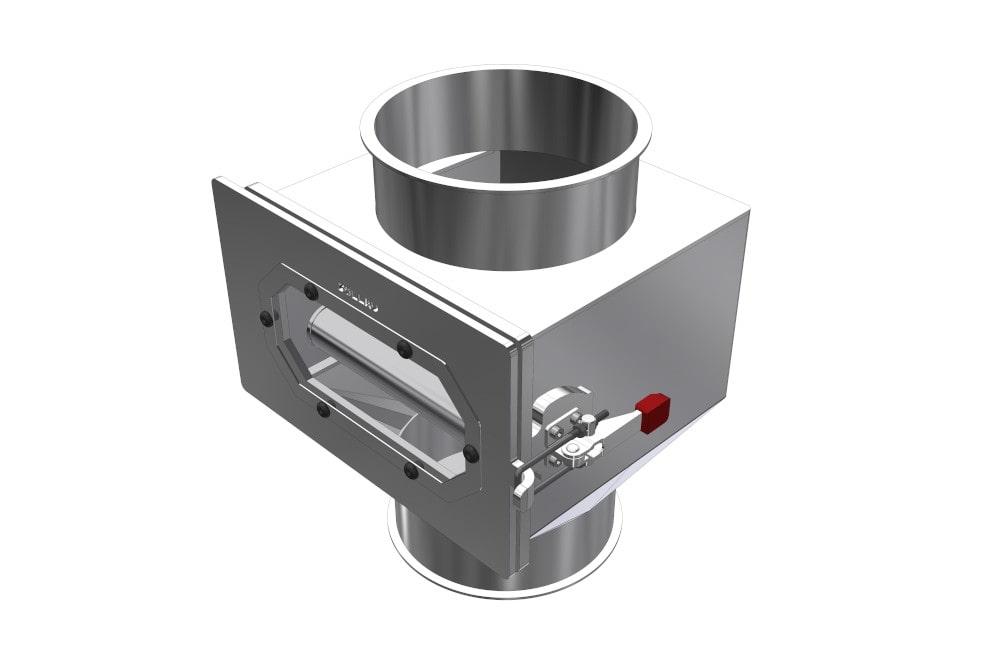

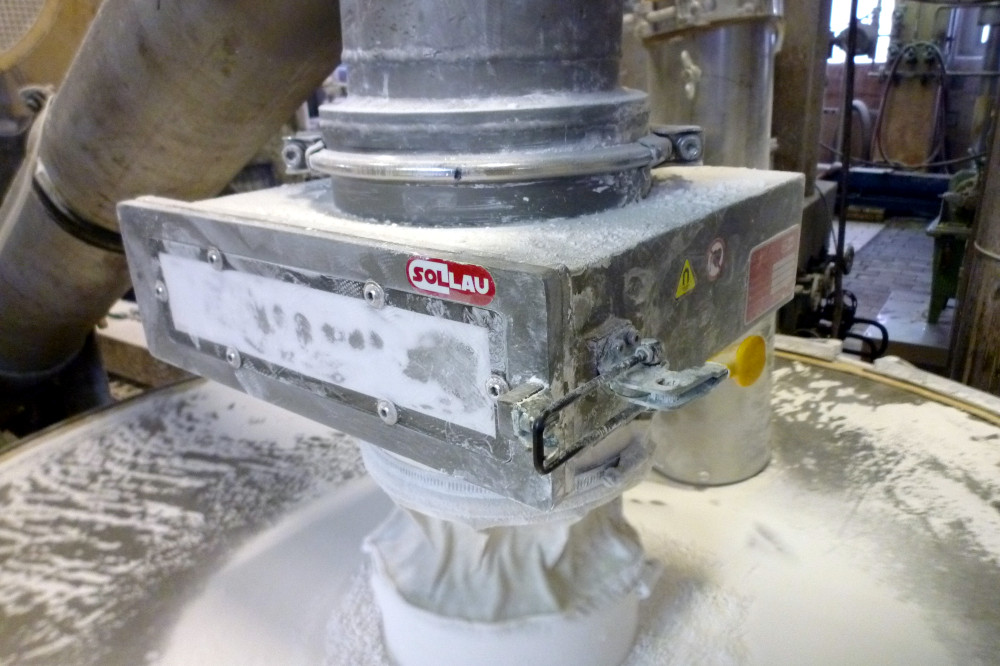

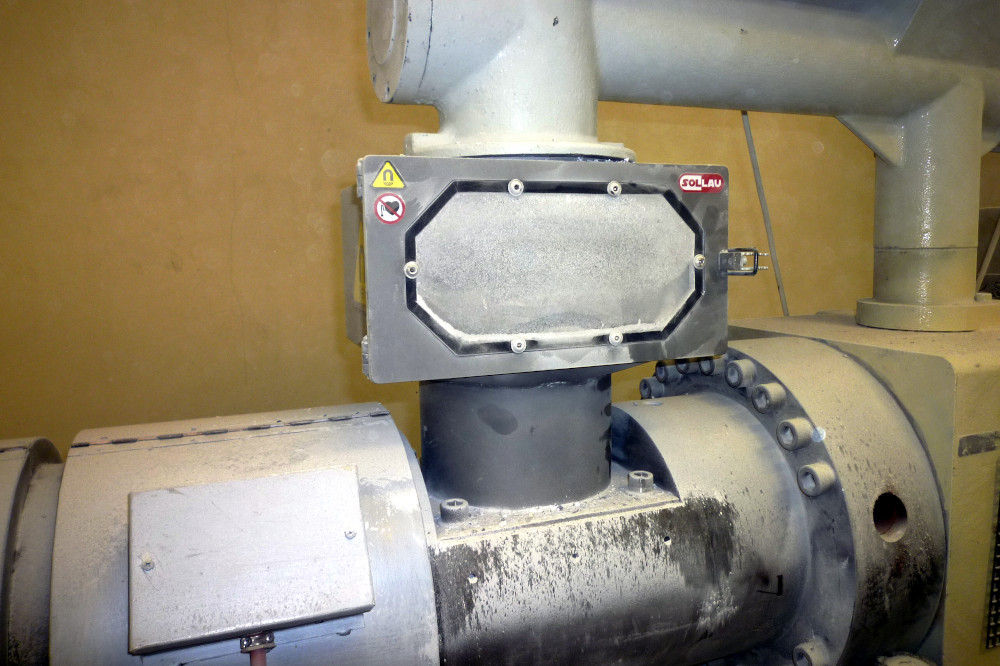

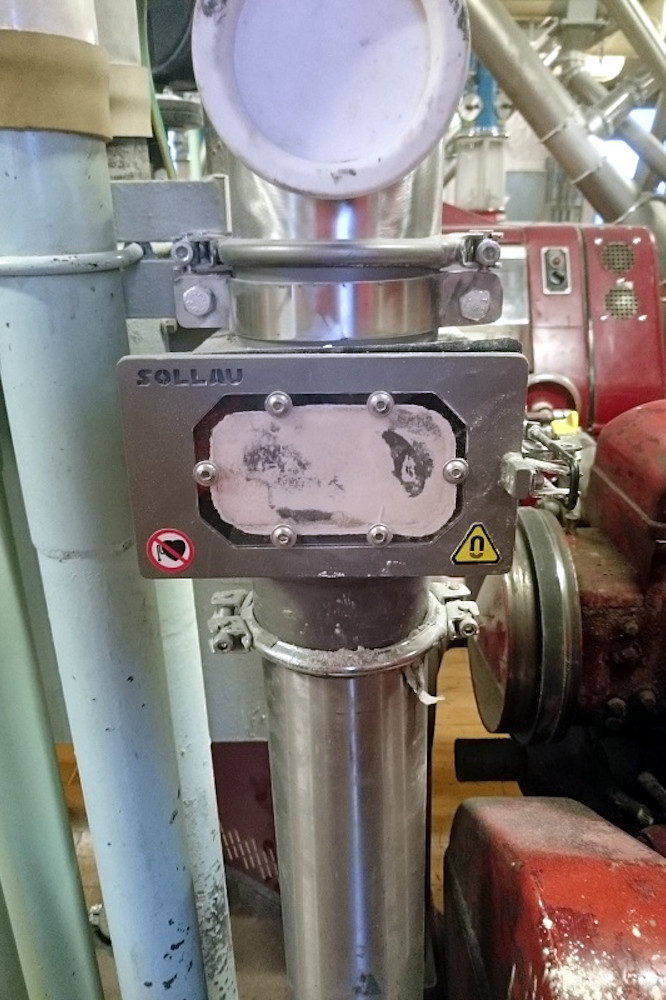

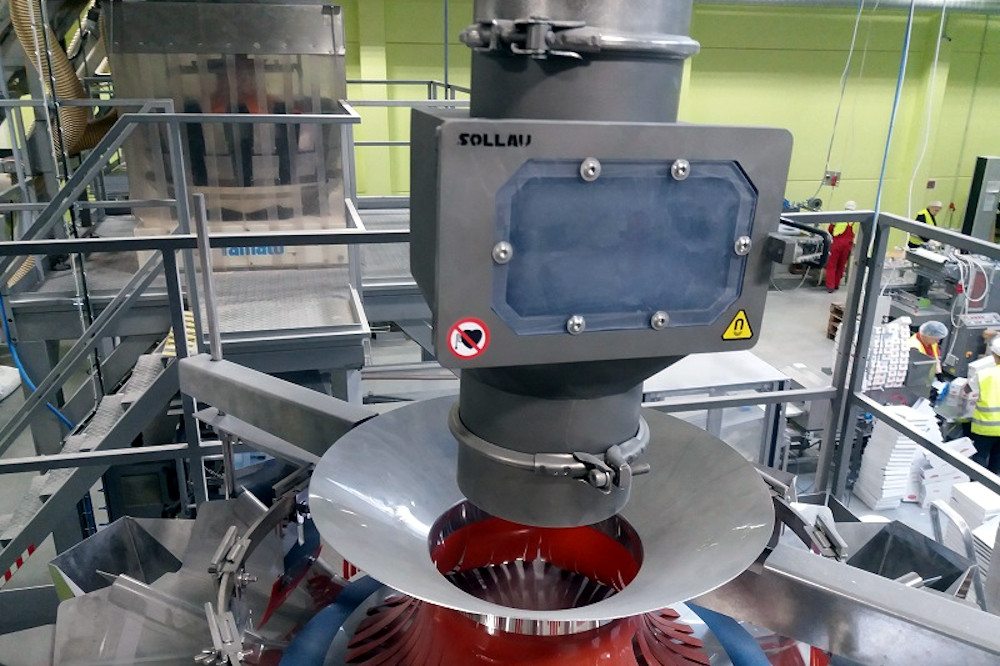

MSS-MC
- Dvoustupňová separace
- Čelní průhledítko
- Vyjímatelný rošt
- Velká variabilita připojení
- 18 700 Gauss na jádře a 12 200 Gauss na plášti

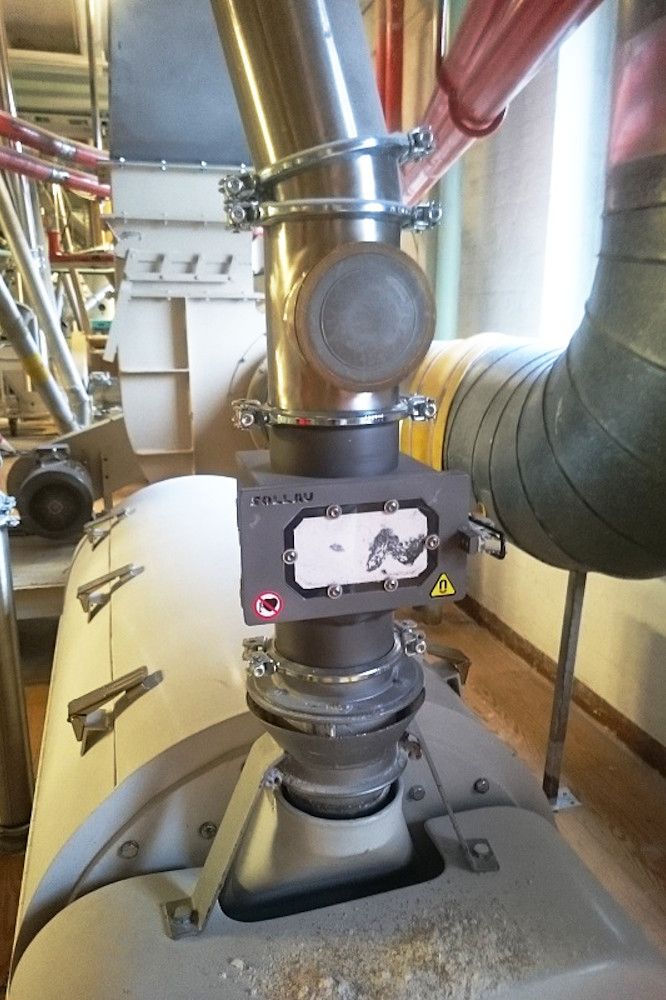

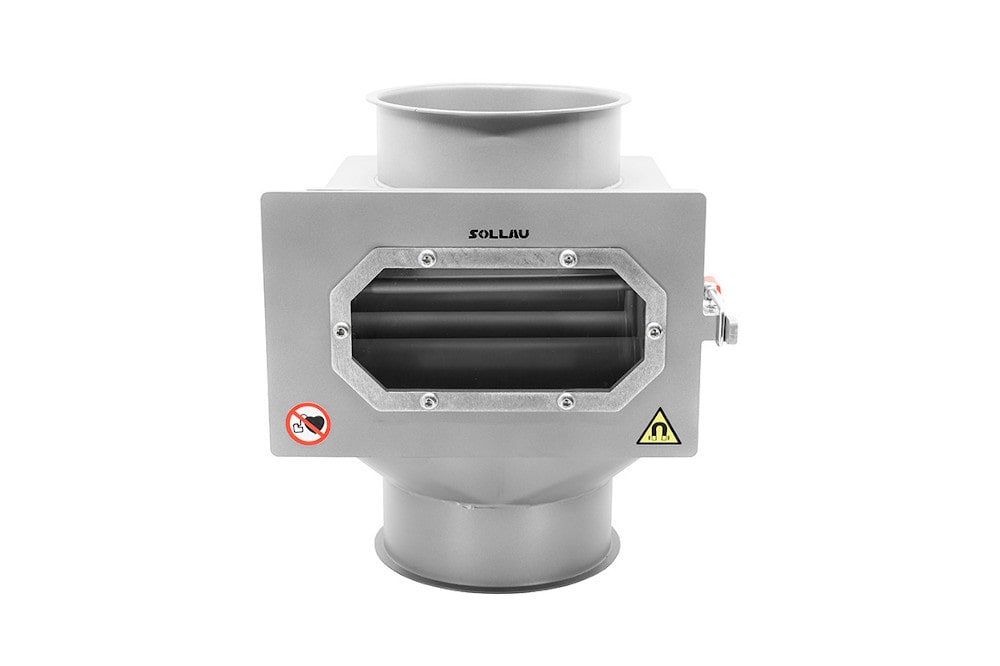

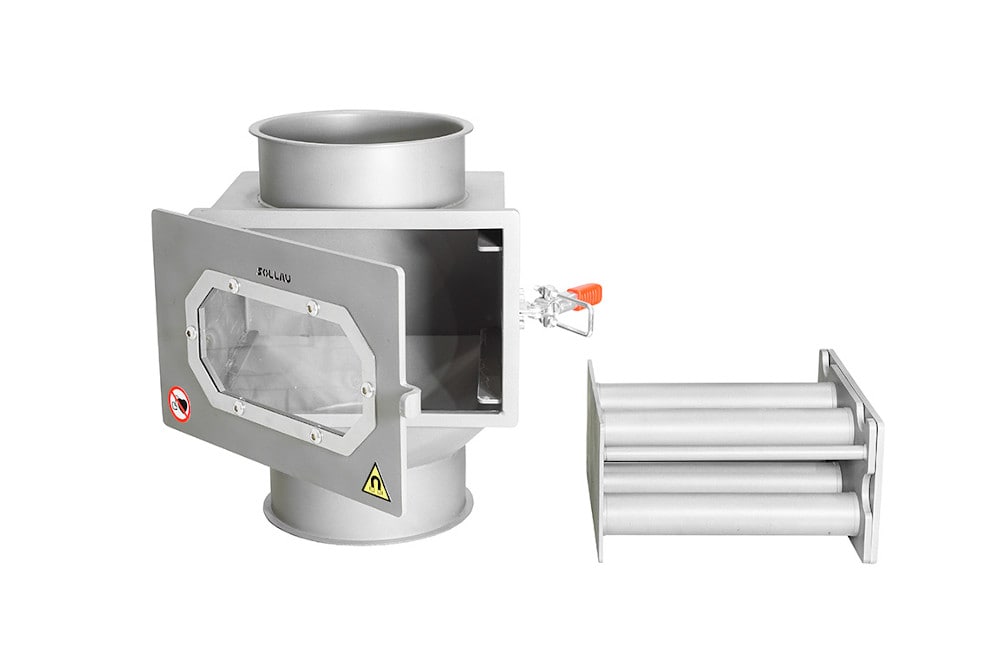

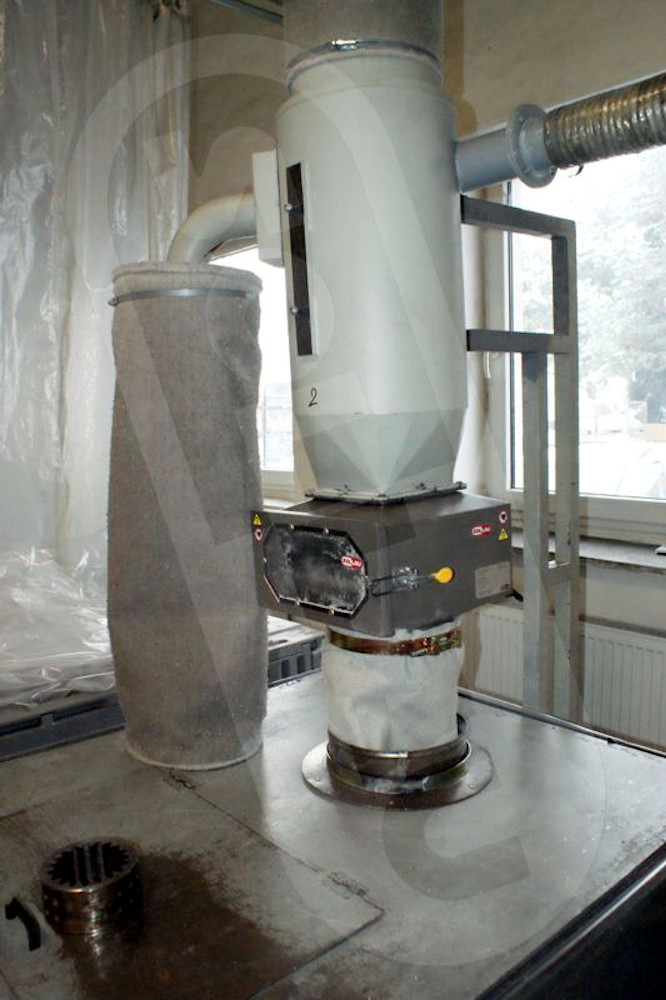

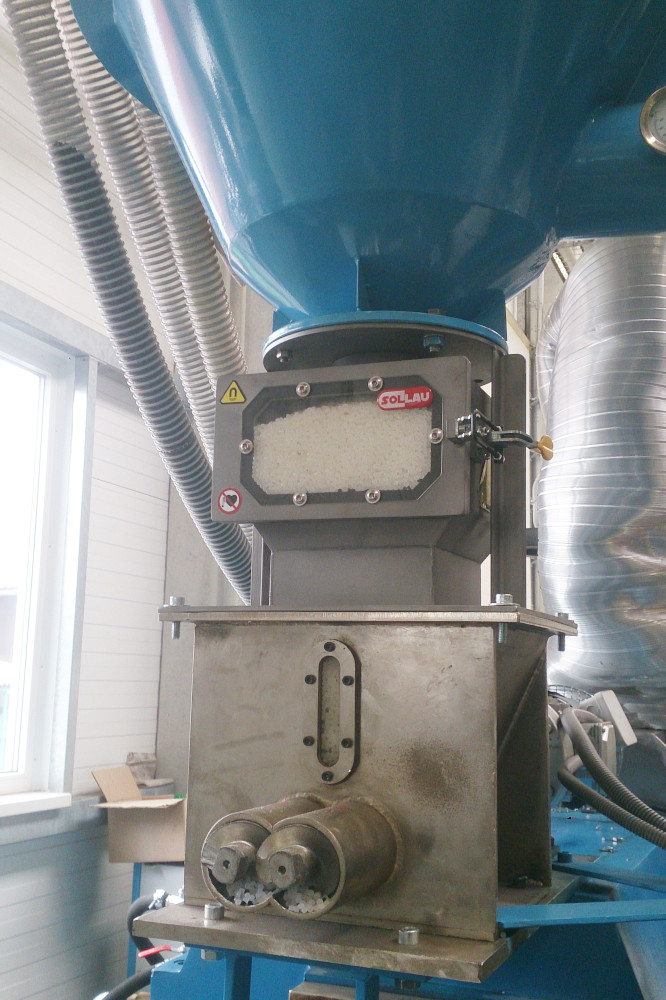

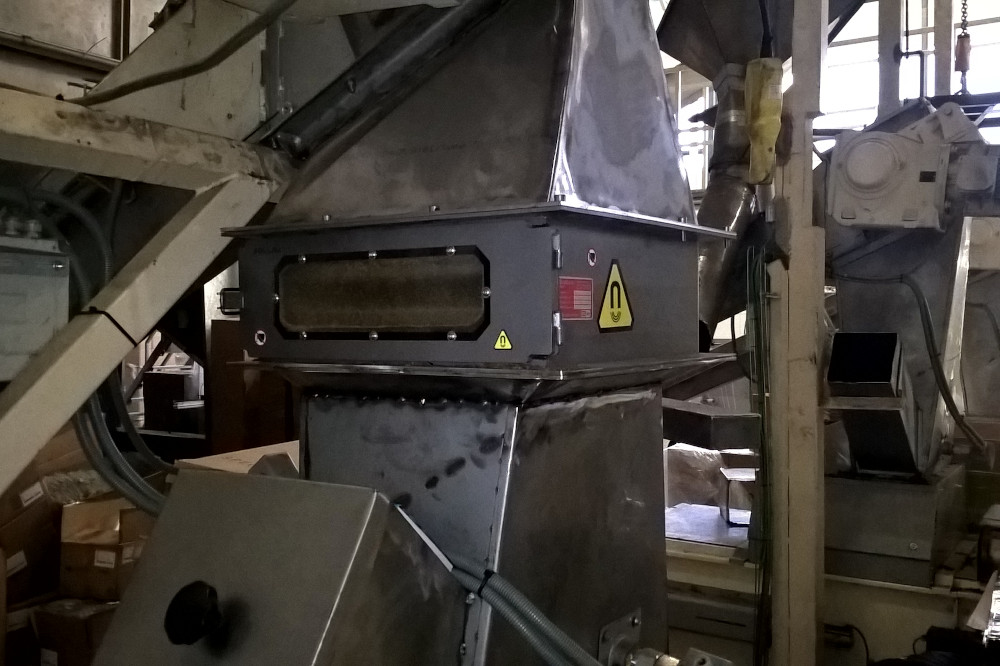

Jde o klasickou konstrukci, kdy jsou magnetické rošty vůči vstupním dvířkám uloženy napříč. Díky průhledovému kontrolnímu okénku je možno průběžně kontrolovat tok materiálu a stav znečištění trubic.
Při čištění se rošty vytáhnou ze separátoru a lze je snadno a rychle vyčistit, neboť po manuálním vysunutí magnetických jader z nerezových trubic feromagnetické nečistoty z povrchu trubic roštu samovolně odpadnou.
| Výrobek | Max. kapacita (m3/h) Maximální kapacita závisí na typu a vlastnostech čištěného materiálu | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| MSS-MC 100/3 N | 4 | 99 | zobrazit PDF |
| MSS-MC 120/3 N | 4 | 119 | zobrazit PDF |
| MSS-MC 100/5 N | 4 | 99 | zobrazit PDF |
| MSS-MC 150/5 N | 7 | 149 | zobrazit PDF |
| MSS-MC 200/5 N | 8 | 199 | zobrazit PDF |
| MSS-MC 200/7 N | 8 | 199 | zobrazit PDF |
| MSS-MC 250/9 N | 11 | 249 | zobrazit PDF |
| MSS-MC 300/9 N | 15 | 299 | zobrazit PDF |

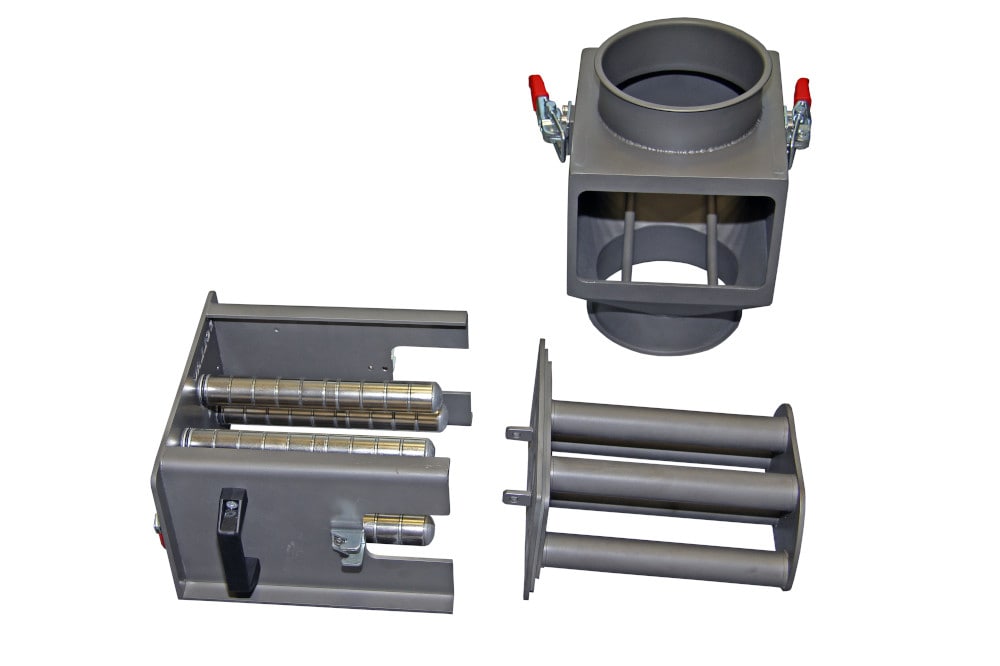

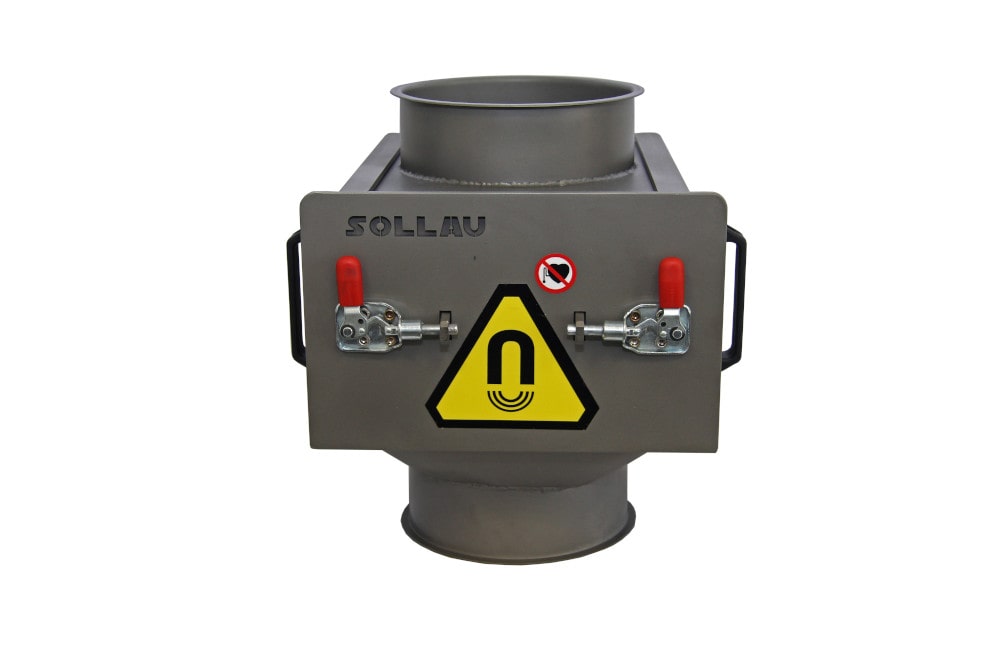

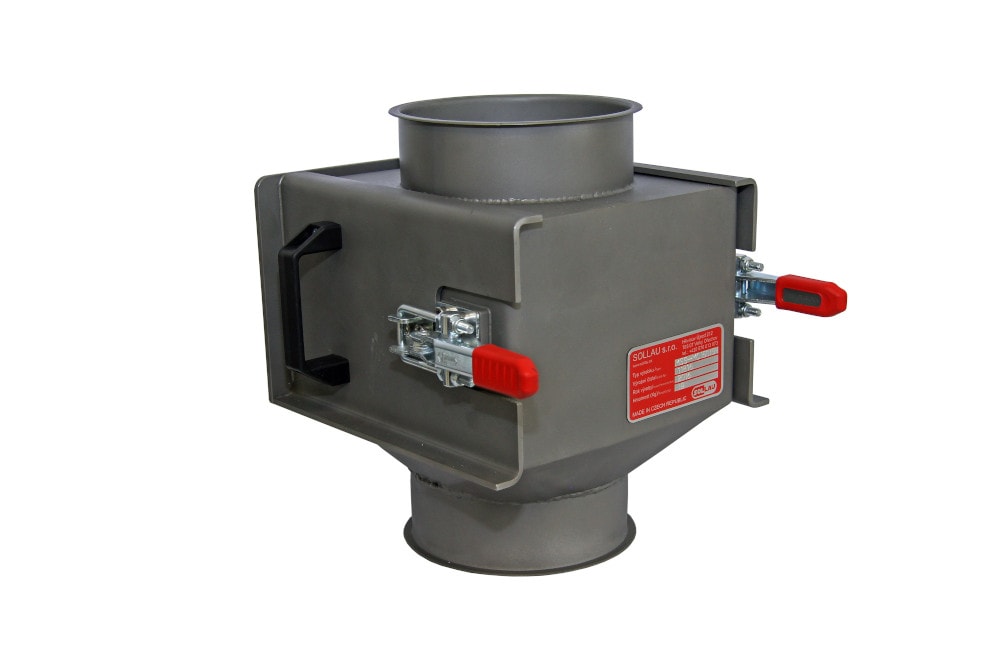

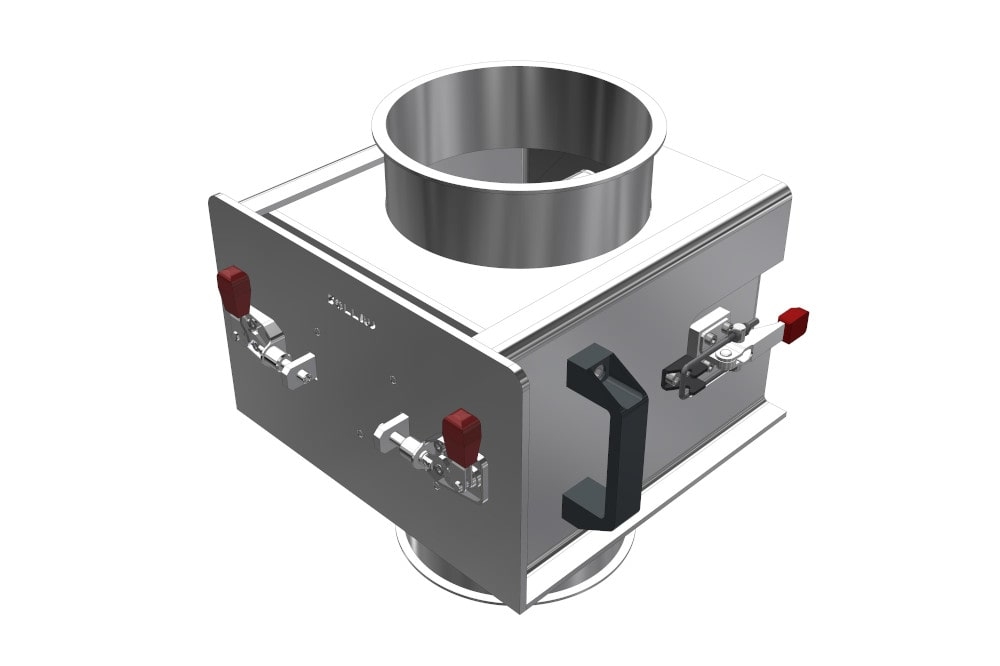

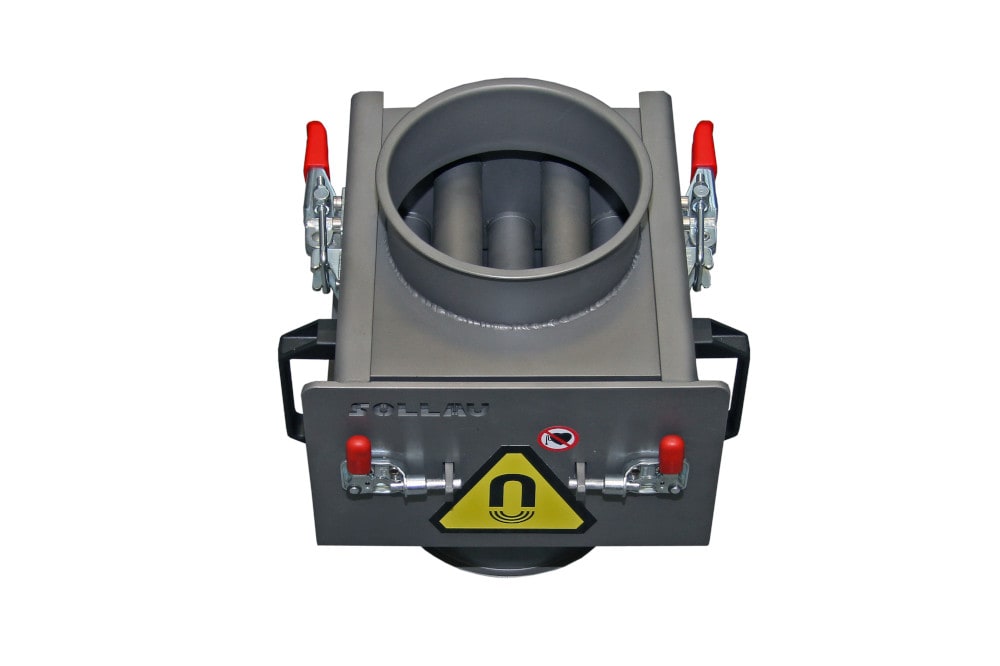

MSS-MC IN
- Dvoustupňová separace
- Masivní konstrukce roštu umožňující bezpečnou manipulaci
- Rošt může být opatřen vodícími tyčemi usnadňujícími proces čištění
- Inovativní provedení zabraňující ulpívání materiálu uvnitř separátoru
- Velká variabilita připojení
- 18 700 Gauss na jádře a 12 200 Gauss na plášti

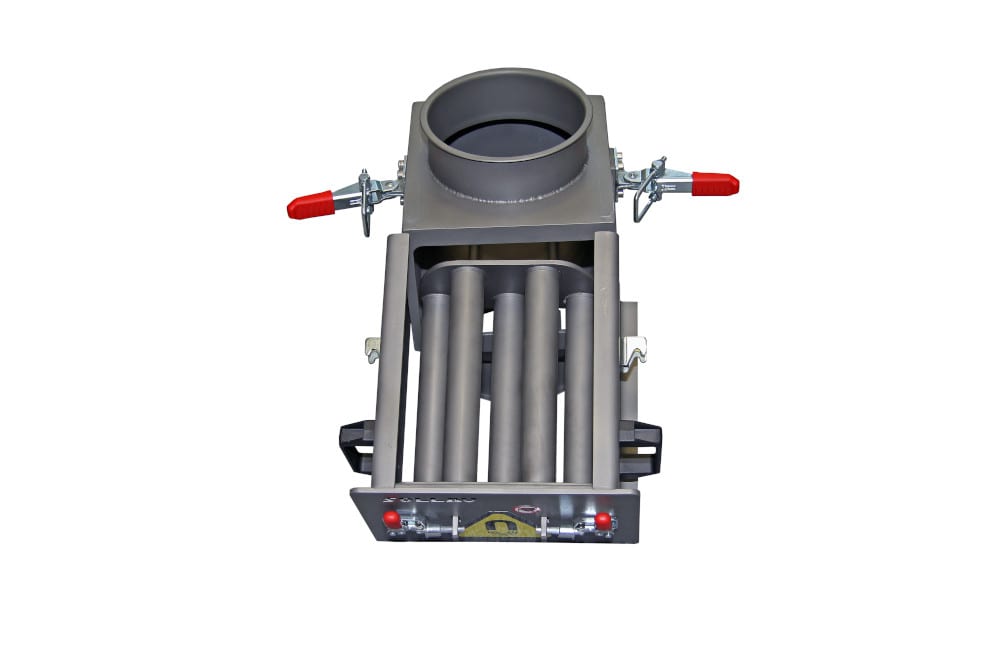

Tento inovovaný separátor má v porovnání s běžným roštovým separátorem uloženy magnetické rošty po směru otevírání vstupních dvířek. Výhoda této úpravy spočívá zejména v tom, že separátory o větších rozměrech mohou být opatřeny vodícími tyčemi, které umožní snadnou manipulaci s těžkými magnetickými rošty (bez nutnosti jejich vytažení z těla separátoru v průběhu čištění).
Vnitřní konstrukce separátoru byla navíc upravena tak, aby se minimalizovalo nežádoucí hromadění materiálu v kterékoliv části separátoru (což je důležité např. z důvodu dodržení přísných hygienických podmínek v potravinářském či farmaceutickém průmyslu).
| Výrobek | Max. kapacita (m3/h) Maximální kapacita závisí na typu a vlastnostech čištěného materiálu | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| MSS-MC IN 100/3 N | 4 | 99 | |
| MSS-MC IN 120/3 N | 4 | 119 | |
| MSS-MC IN 100/5 N | 4 | 99 | |
| MSS-MC IN 150/5 N | 7 | 149 | |
| MSS-MC IN 200/5 N | 8 | 199 | |
| MSS-MC IN 200/7 N | 8 | 199 | |
| MSS-MC IN 250/9 N | 11 | 249 | |
| MSS-MC IN 300/9 N | 15 | 299 |

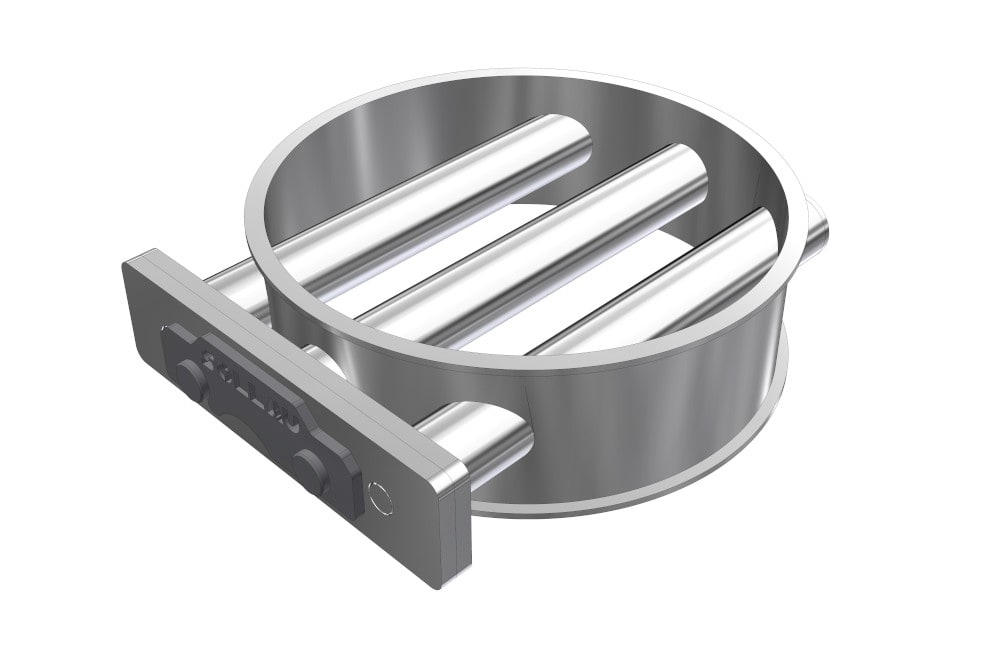

MSS-MC EKO
- Jednostupňová separace
- Nízká stavební výška 50 mm
- Připojení JACOB
- Nízké pořizovací náklady
- 12 000 Gauss na jádře a 9 000 Gauss na plášti
Tato ekonomická verze skříňového separátoru sice nedisponuje všemi možnostmi, které nabízejí běžné skříňové separátory, nicméně na druhé straně nabízí uživatelům několik nesporných výhod. Je ideální pro aplikace v potrubních systémech, kde by z výškových důvodů nebylo možno instalovat MSS-MC nebo MSS-MC IN.

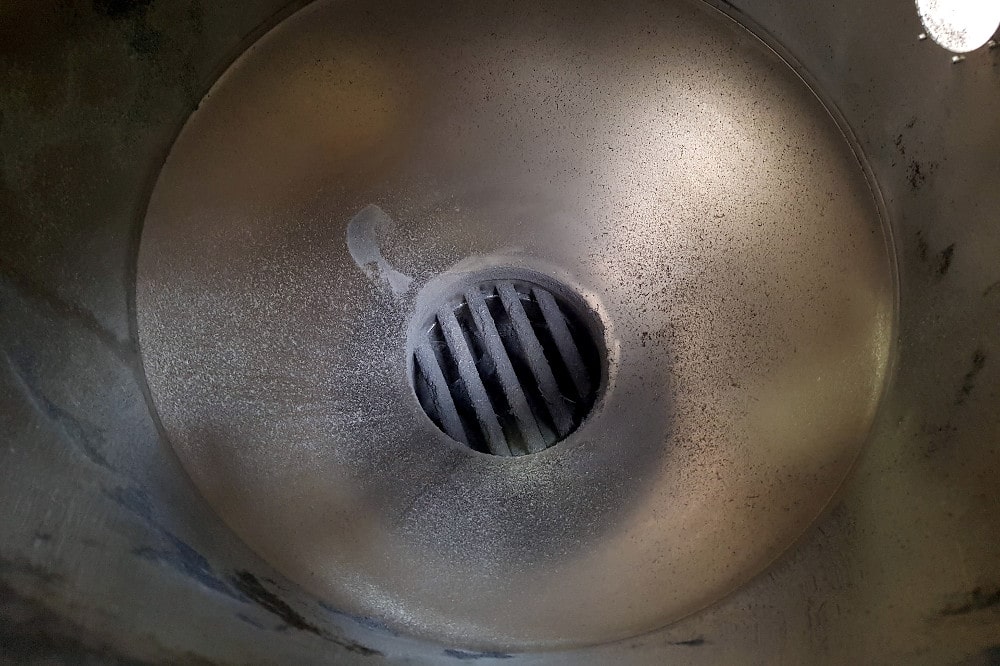

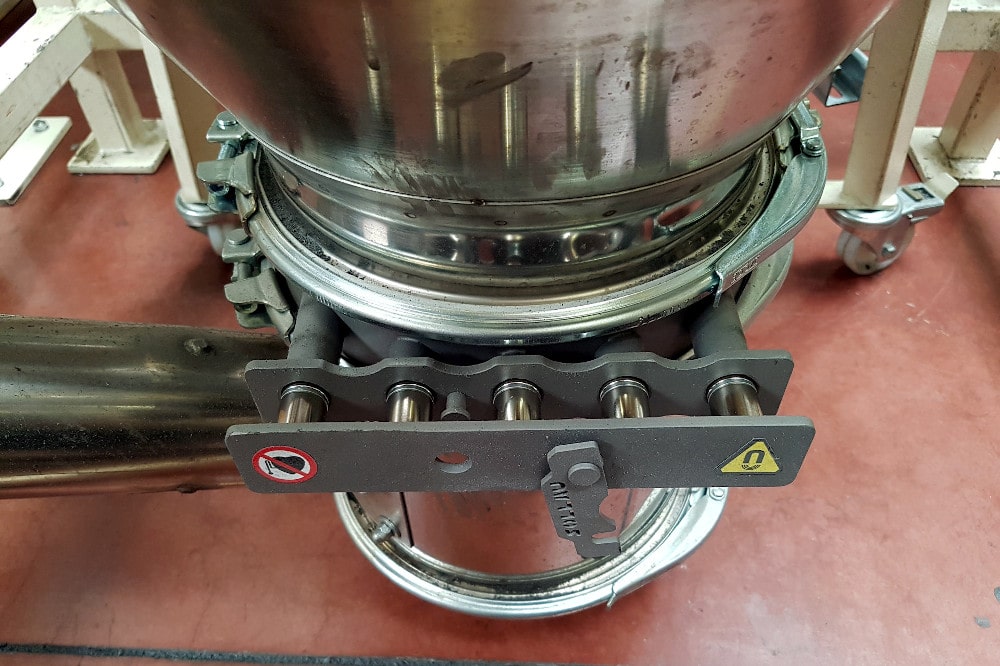

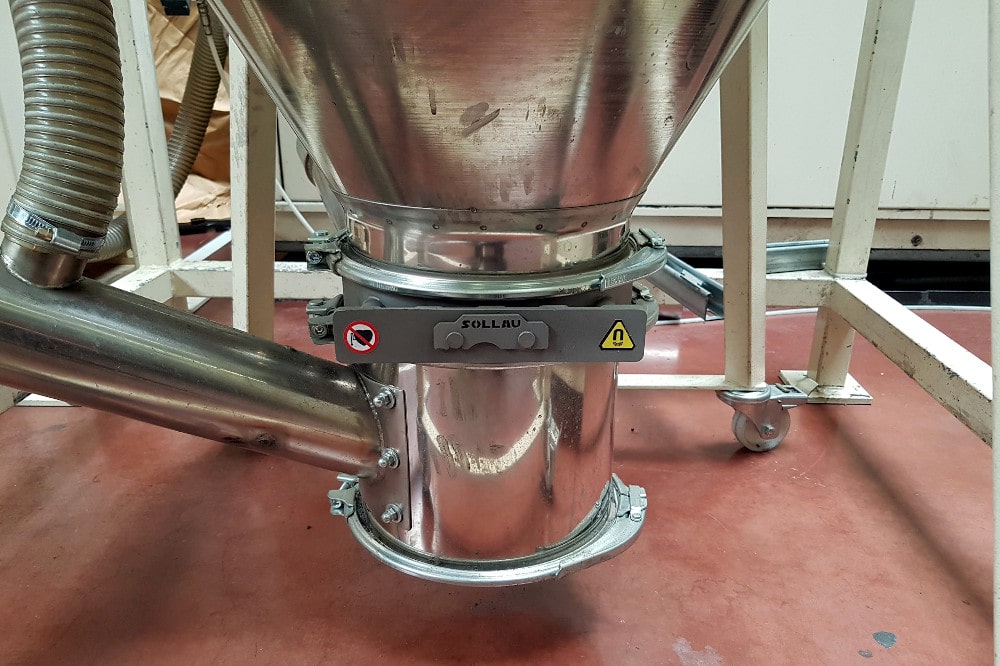

MSS-MC EKO je pouze 50 mm vysoký, takže se vejde prakticky všude. Oboustranné standardní JACOB příruby se pak starají o snadné a rychlé uchycení tohoto separátoru. Velmi vhodnou oblastí pro aplikaci MSS-MC EKO jsou výstupy z násypek, koncovky pro plnění big bagů atd. Velmi zajímavá je i jeho prodejní cena. K nevýhodám pak patří nižší kapacita (jde pouze o jednoroštový separátor s užšími trubicemi, tudíž vhodnější spíše pro méně kontaminované materiály) a nutnost vytažení separátoru z potrubního systému při čištění (pokud je instalován přímo v potrubí, a ne např. na konci výsypky).
| Výrobek | Max. kapacita (m3/h) Maximální kapacita závisí na typu a vlastnostech čištěného materiálu | Vnitřní průměr (mm) | Datová karta |
|---|---|---|---|
| MSS-MC EKO 100 N | 1,5 | 99 | |
| MSS-MC EKO 150 N | 3 | 149 | |
| MSS-MC EKO 200 N | 4,5 | 199 | |
| MSS-MC EKO 250 N | 7 | 249 |

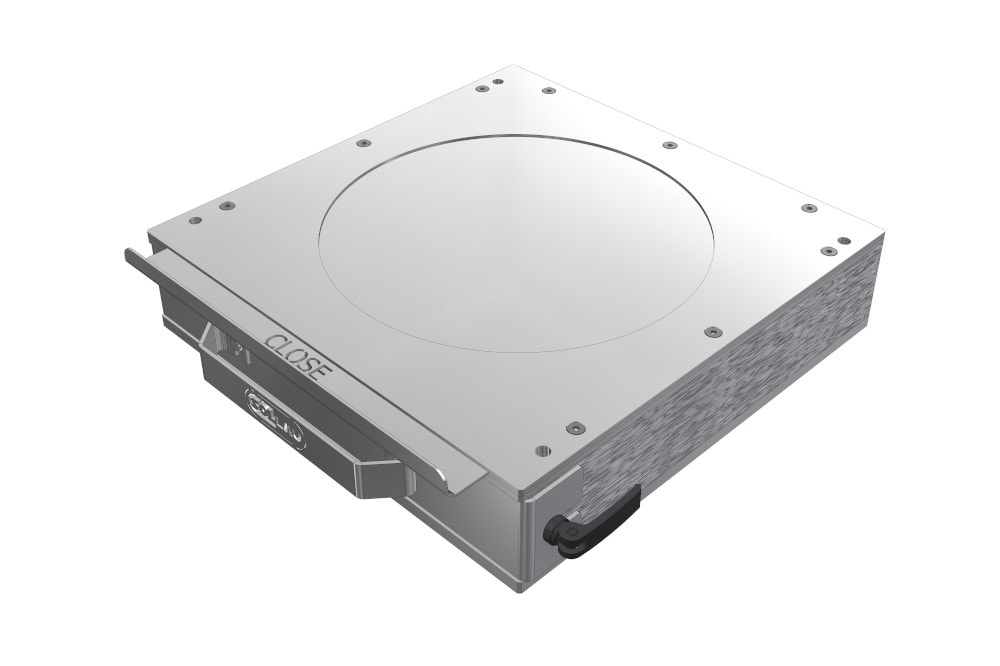

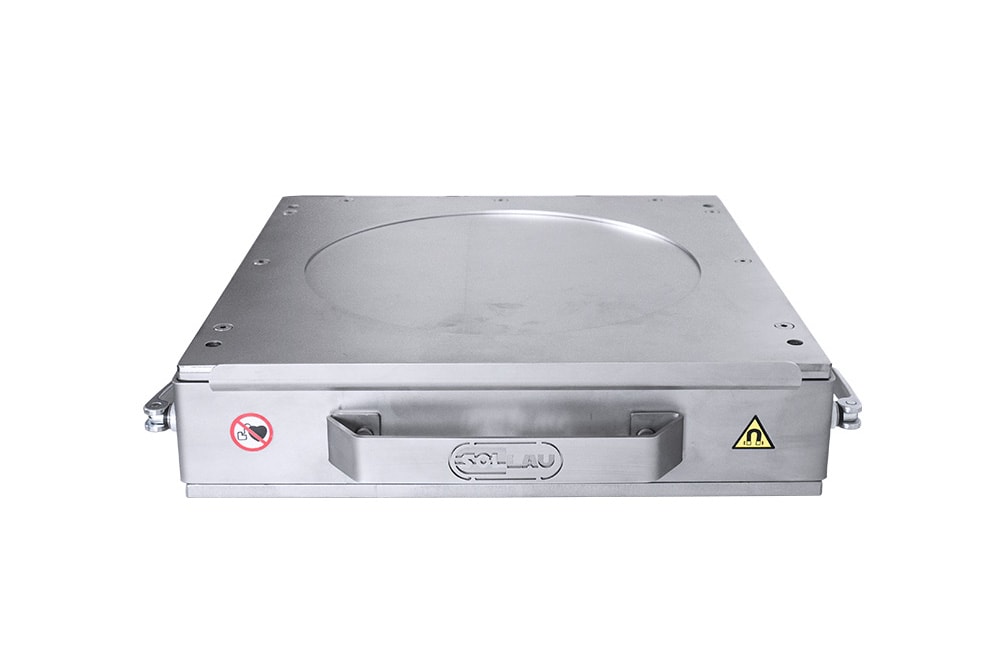

MSS-MC HL
- Jednostupňová separace
- Nízká stavební výška
- Robustní provedení = velké zatížení separátoru
- Hradítko pro přerušení toku materiálu
- 12 000 Gauss na jádře a 9 000 Gauss na plášti

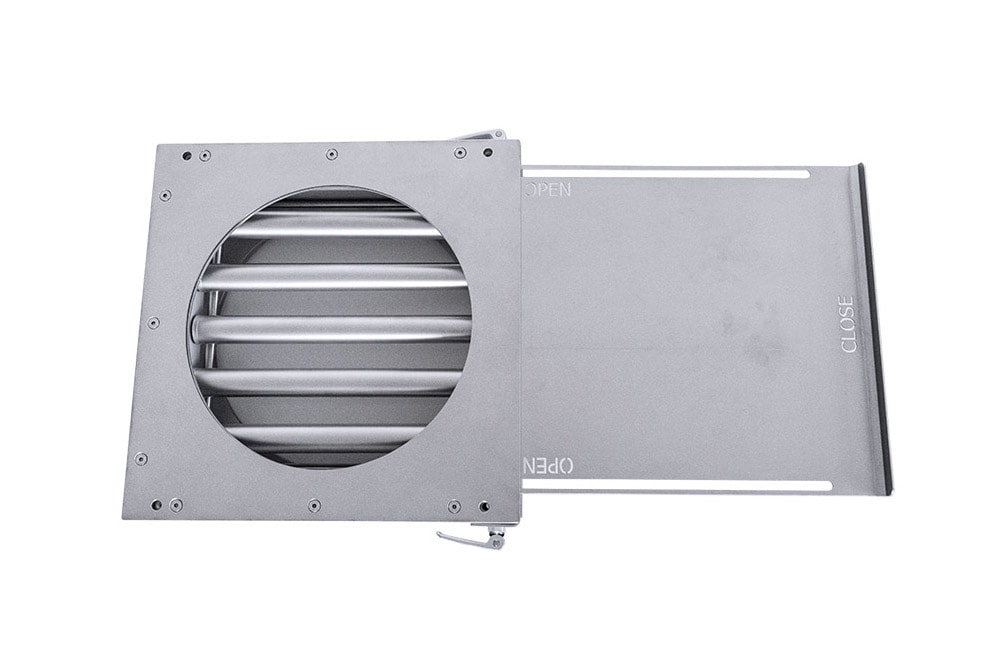

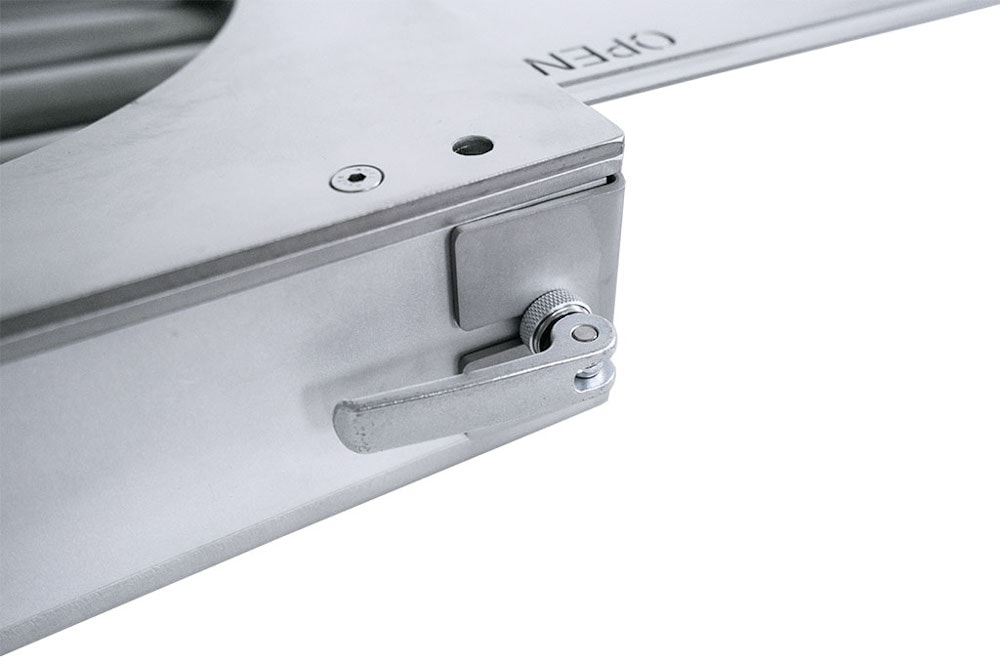

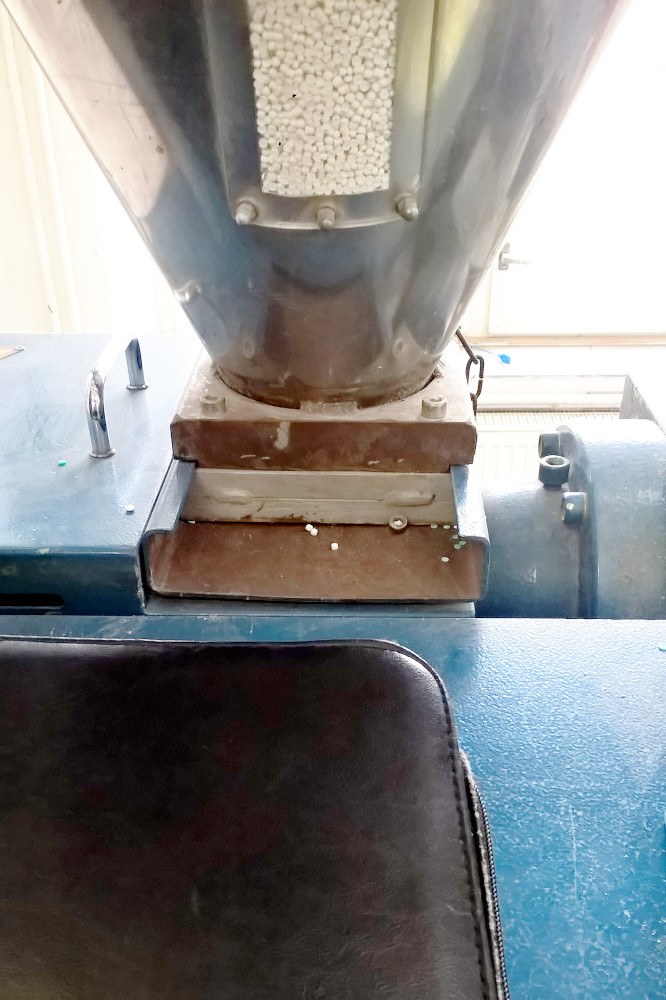

Tento speciální roštový magnetický separátor je osazen mimořádně masivní (ale současně lehkou) kovovou přírubou, má velmi nízkou zástavnou výšku a je vybaven klapkou pro manuální přerušení toku materiálu do separátoru. Všechny tyto parametry pak předurčují tento separátor pro provozy či linky, kde by mohlo být problematické či nevhodné centrálně přerušit tok materiálu do separátoru.

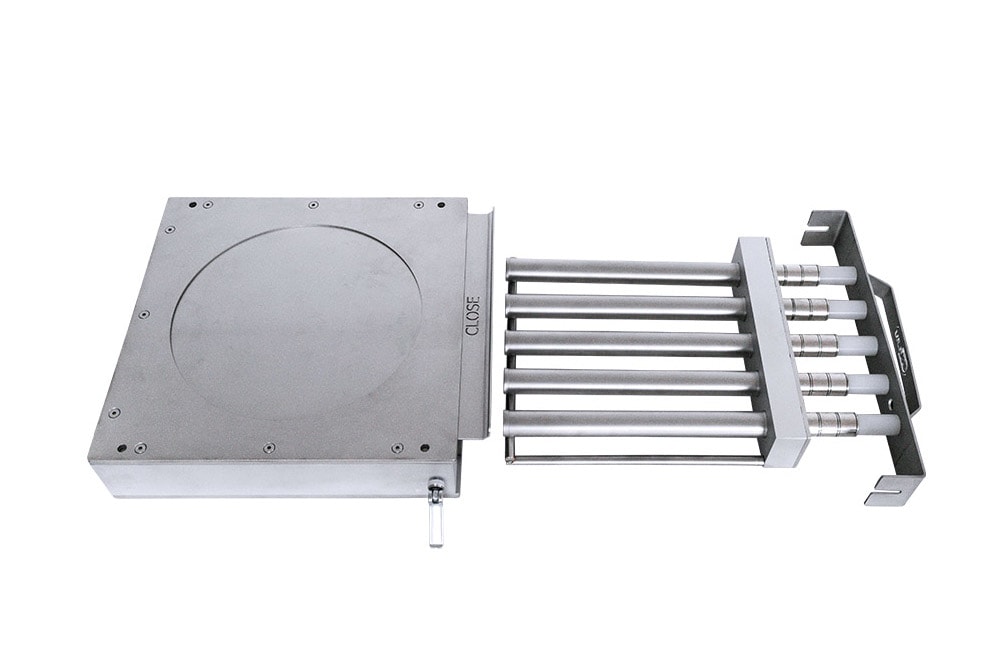

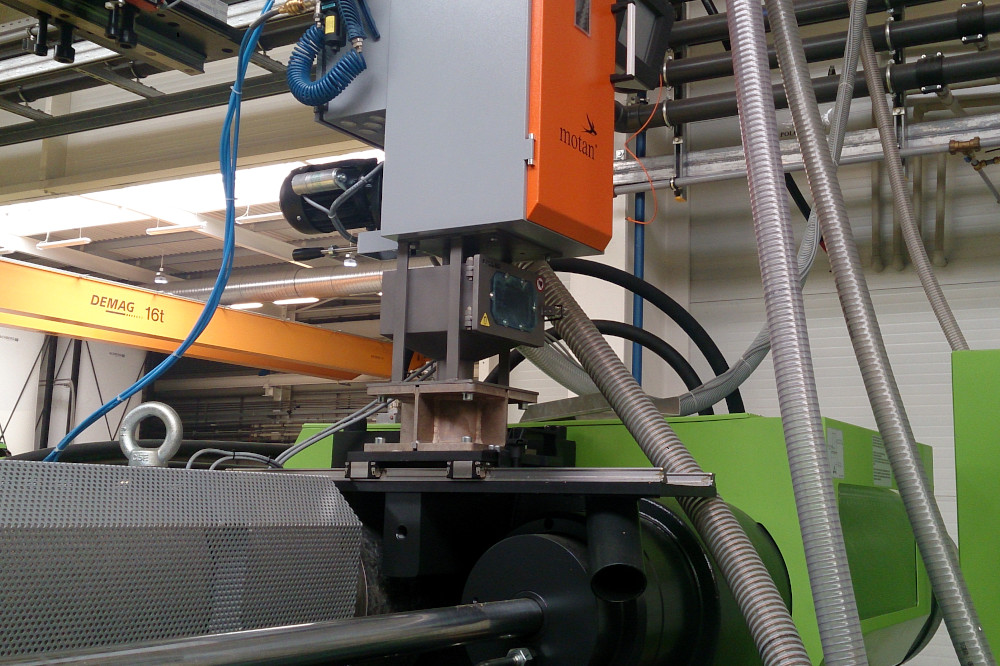

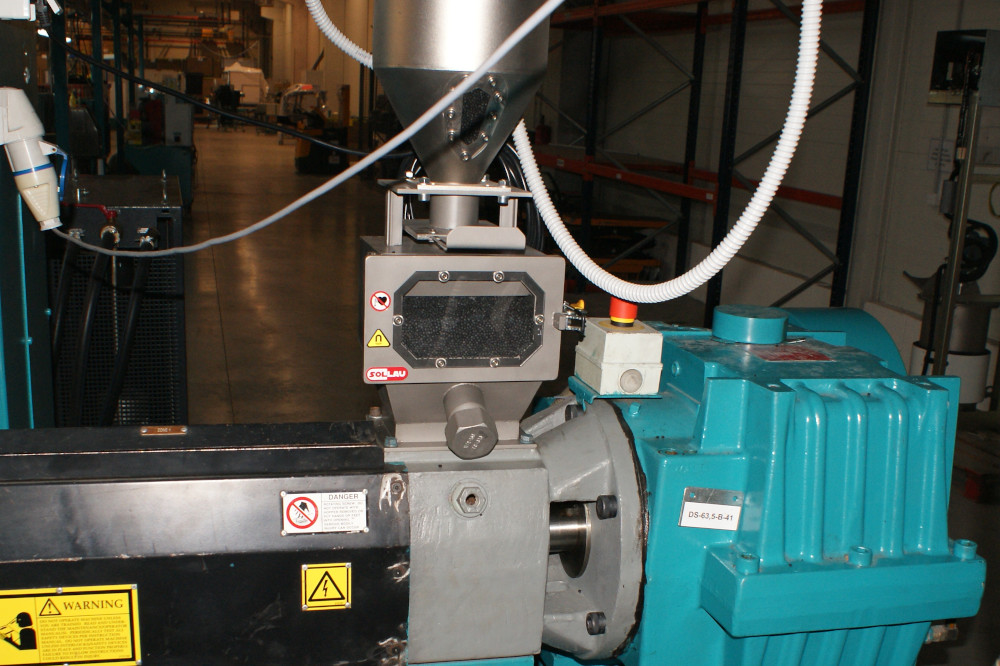

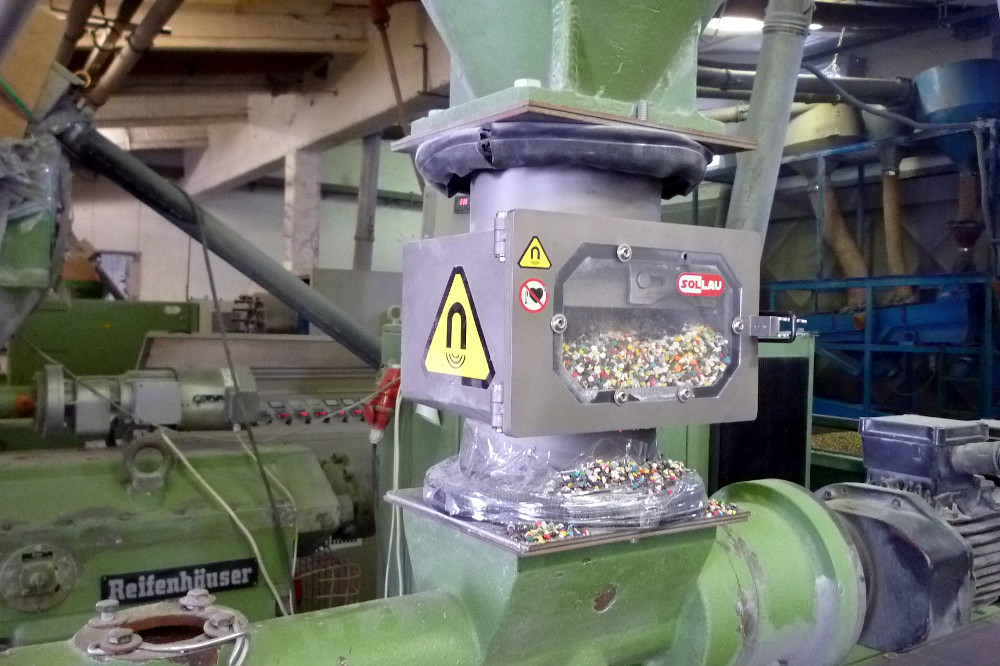

Současně je robustním zpracováním zaručeno, že separátor odolá i velmi vysokému hmotnostnímu zatížení. Ostatní parametry jsou podobné jako u MSS-MC IN, tedy separátor má magnetické rošty uloženy po směru otevírání vstupních dvířek, přičemž při čištění se rošty vytáhnou ze separátoru a lze je snadno a rychle vyčistit. Separátor je primárně určen pro potrubní aplikace v plastikářském průmyslu (umísťuje se před vstřikolisy, extrudéry apod.).
| Výrobek | Vnitřní průměr (mm) | Datová karta |
|---|---|---|
| MSS-MC HL 100/3 N | 100 | |
| MSS-MC HL 150/5 N | 150 | |
| MSS-MC HL 200/7 N | 200 | |
| MSS-MC HL 250/9 N | 250 | |
| MSS-MC HL 300/9 N | 300 |

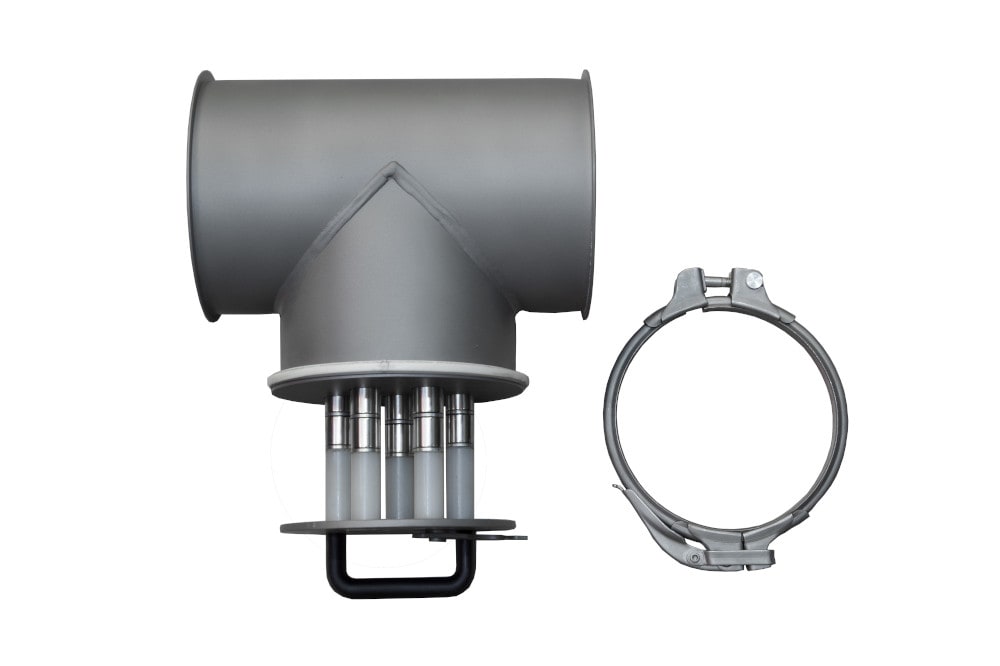

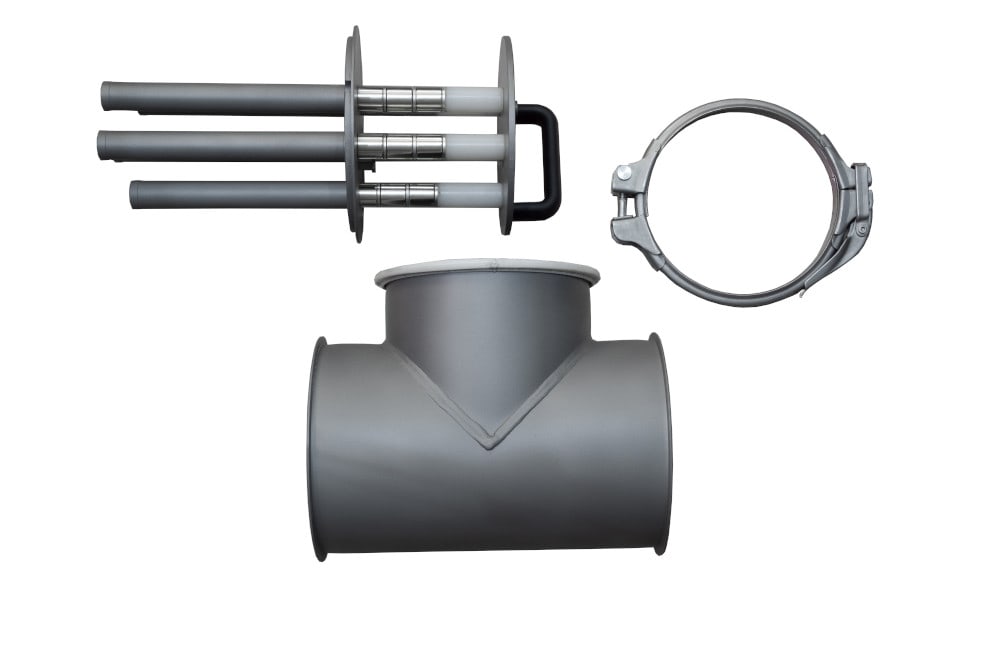

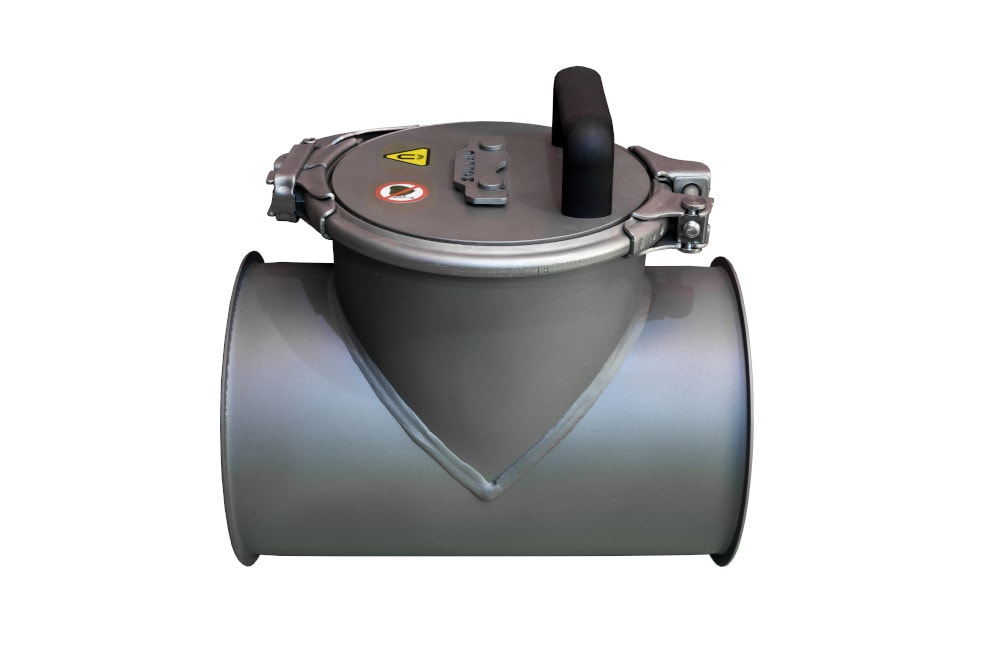

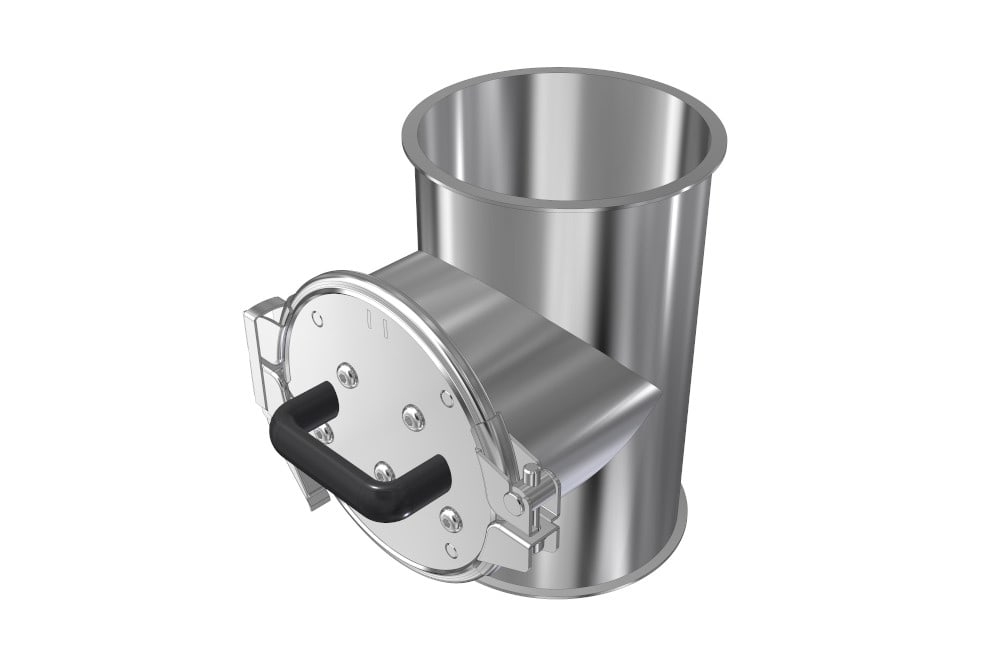

MSS-MC COMPACT
- Dvoustupňová separace
- Připojení JACOB
- Nízké pořizovací náklady
- 13 500 Gauss na plášti
Jde o ekonomickou, přitom ale plně funkční verzi magnetického roštového separátoru pro aplikace v potrubních systémech JACOB. Separátor je oboustranně zakončen přírubami JACOB (o průměru od 50 do 300 mm), v porovnání s běžnými roštovými separátory je levnější, lehčí a má i nižší zástavnou výšku. Navíc kulaté tělo separátoru zajišťuje hladký průtok materiálu přes separátor (nedochází k nežádoucímu ulpívání či hromadění uvnitř separátoru).
Separátor má magnetické rošty uloženy po směru otevírání vstupních dvířek, přičemž při čištění se rošty vytáhnou ze separátoru a lze je snadno a rychle vyčistit. Díky zakončení přírubami JACOB je použití tohoto separátoru multioborové (lze jej proto aplikovat i např. za odsávací či odprašovací zařízení).
| Výrobek | Vnitřní průměr (mm) | Datová karta |
|---|---|---|
| MSS-MC COMPACT 100/3 N | 99 | |
| MSS-MC COMPACT 150/5 N | 149 | |
| MSS-MC COMPACT 200/7 N | 199 | |
| MSS-MC COMPACT 250/9 N | 249 | |
| MSS-MC COMPACT 300/9 N | 299 |
